Ahora que parece inminente la salida del nuevo Documento Básico HE del Código Técnico de la Edificación, vamos a analizar en este post qué resultados nos ofrecería una vivienda que cumpla con los criterios que marca el DB-HE vigente hasta la fecha (post publicado en Julio de 2017).
¿El CTE DB HE 2013 tiene las horas contadas?

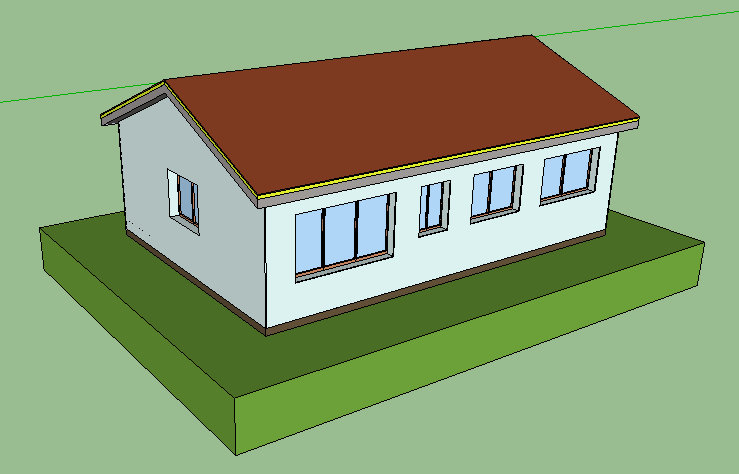

Partimos de una vivienda muy sencilla, de única planta, con forma rectangular y cubierta a dos aguas. Ubicada en la sierra de Madrid, a 690 m de altitud, perteneciendo por lo tanto a Zona Climática D3, según clasificación de CTE.
La superficie de referencia serán 96 m2.
Se simula una tipología de vivienda relativamente tradicional. Con muros compuestos por bloques de termoarcilla, solera de hormigón armado sobre forjado sanitario y cubierta inclinada formada por losa de hormigón, con un alero que vuela 40 cm en todo su perímetro.
Para tratar de eliminar puentes térmicos, se aíslan todos los cerramientos por el exterior (SATE), también la cubierta. Sin embargo, y poniéndonos en un escenario más real, la solera se aísla interiormente, por facilidad de construcción al tratarse de un forjado sanitario.
Los espesores de aislamientos seleccionados han sido determinados de manera que se cumpliera con las especificaciones marcadas en la tabla 2.3 del CTE, fijándonos en el clima de Madrid. (columna de la zona climática D)
Para cumplir con los valores máximos de transmitancias, la composición de los cerramientos será la siguiente:
CUBIERTA: (de exterior a interior)
- Teja cerámica,
- Rastrel de madera,
- Recrecido de mortero de cemento (5 cm),
- Aislamiento de poliestireno extrusionado (λ=0,036 W/mK) (8 cm),
- Losa de hormigón armado (20 cm),
- Rastrel metálico,
- Trasdosado de placa de cartón-yeso.
Con esta composición, la transmitancia térmica de la cubierta se queda en U=0,365 W/m2K, estando por debajo de los 0,40 que limita el CTE.
FACHADAS: (de exterior a interior)
- Revoco,
- Aislamiento de poliestireno expandido mejorado con grafito (λ=0,031 W/mK) (3 cm),
- Enfoscado hidrófugo,
- Muro formado por bloque de termoarcilla (24 cm),
- Enlucido de yeso,
- Rastrel metálico,
- Trasdosado de placa de cartón-yeso.
Con esta composición, la transmitancia térmica del muro se queda en U=0,455 W/m2K, estando por debajo de los 0,60 que limita el CTE.
SOLERA: (de exterior a interior)
- Baldosa de gres cerámico,
- Cemento-cola,
- Recrecido de mortero de cemento (5 cm),
- Aislamiento de poliestireno extrusionado (λ=0,036 W/mK) (6 cm),
- Losa de hormigón armado (20 cm),
- Cámara de aire ventilada (forjado sanitario).
Con esta composición, la transmitancia térmica de la solera se queda en U=0,316 W/m2K, estando por debajo de los 0,40 que limita el CTE.
Con estas disposiciones de los aislamientos, los puentes térmicos considerados en el cálculo han sido:
- El puente térmico perimetral del canto de la solera,
- el puente térmico perimetral del alero,
- y los puentes térmicos perimetrales de huecos de ventanas y puerta exterior.
La carpintería elegida es la básica para cumplir los parámetros exigidos por CTE. Simulamos la vivienda con carpinterías de PVC, marco de 80 mm, valor del marco U= 2, 20 W/m2K. Con vidrio doble 4/6/4, de valor U= 3,30 y factor solar de 0,42.

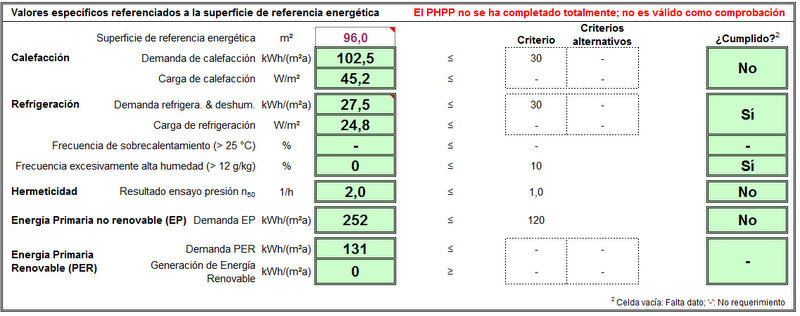

Introduciendo éstos y otros datos en el programa de cálculo PHPP (metodología alemana diseñada para calcular Edificios Pasivos), obtenemos una serie de valores de demandas energéticas:
En España aún no contamos con una definición clara de Edificio de Consumo de Energía Casi Nulo (obligatorios los de nueva construcción a partir de 2020 según Directiva Europea 2010/31/UE y a partir de 2018 para edificios de Autoridades Públicas), pero para que nos hagamos una idea, los criterios marcados en Alemania para poder considerar un edificio como Pasivo (según Passivhaus Institute) son los siguientes:
- Carga de calefacción < 10 W/ m2
- Carga de refrigeración < 10 W/ m2
- Frecuencia de sobrecalentamiento (días con temperatura > 25ºC) < 10%
Se puede observar que nos quedamos muy lejos de los parámetros marcados por Passivhaus y, por tanto, lejos de ser una vivienda casi pasiva energéticamente hablando.
Esperemos en pocos días poder comparar esta simulación con la de una vivienda que cumpla con nuevo CTE y considerada por tanto Edificio de Consumo de Energía Casi Nulo (nZEB).
Enérgicos saludos hasta entonces.
Elena de Castro
